En-Guard®（アンガード）「作業者の安全見守りシステム」
En-Guard® Worker Safety Monitoring System危険な現場で働く作業者の安全を確保する
[監督者]
作業者の安全見守り
300m 〜 1km離れた
監督者と安全状況を共有
- LoRa通信のため、通信費不要/スマホ不要
- 弊社開発「小型LoRa無線モジュール」を内蔵
ヘルメット着用センサー
ENS-HH01
En-Guard HubENH-LR01J
En-Guard Portable ENP-MD01J
弊社開発
小型LoRa無線
モジュール内蔵
「安心感」の確保
■ヘルプ(緊急通知)
- ボタン長押しで、監督者に危険を通知
- 監督者にヘルプが届いたかどうかをブザーとバイブでお知らせ
■作業者自身の安全状況を把握
- ENP-MD01Jの通信状態や電池残量をLED表示
- 監督者との通信が途切れた場合や安全な
ヘルメット着用状態ではない場合*1、
ブザーとバイブでお知らせ
■作業者の安全状況を監督者へ無線伝送
- 作業者の位置(GNSSから取得)
- 作業者のヘルメット着用状態*1
- 電池残量(ENP-MD01J/ENS-HH01*1)
■監督者からの呼びかけ(ブザーとバイブ)
- 監督者から呼びかけを受信
- ボタン押下で、監督者の呼びかけに応答
「作業性」の確保
■腕や腰に装着
- スマホケースに入るサイズ
- 軽量(140g)
■作業中に押せるボタン
- 作業しながら、軍手でも押せる大きさのボタン
- ボタンはエンボス加工のため、目で確かめずに操作可能
■作業現場で使える耐久性
- 難燃性・対候性・耐衝撃性を備えたポリカAES採用
■屋外での利用
- 防水・防塵対応(IP65)
■フル充電で約9時間使用
- USB経由の充電、4時間でフル充電
*1: 作業者が「ヘルメット着用センサー ENS-HH01」を装着した場合
仕様：En-Guard Portable ENP-MD01J
| 項目 | 仕様 |
|---|---|
| ペアリング 可能な製品 |
|
| 使用周波数 |
|
| アンテナ |
|
| 通信距離 |
|
| 保護構造 | 防水・防塵 (保護等級 IP65) |
| 表示 |
|
| ボタン/スイッチ |
|
| ブザー | 電磁ブザー 90dB / 0.1m |
| バイブレーション | 小型コアレス振動モータ |
| 外形寸法 | 75W × 14H × 120Dmm(突起物は除く) |
| 電源 | 二次電池 容量1,100mA(USB Type-C接続で充電) |
| 電池寿命 | 充電時間4時間で約9時間使用可能 ※充電・放電回数 800回以上(使用条件により異なる) |
| 重量 | 約137g |
| 使用環境 | 温度 : 0 〜 50℃ 湿度 : 85%以下 |
| 付属品 | USB Type-Cケーブル(1m) × 1 |

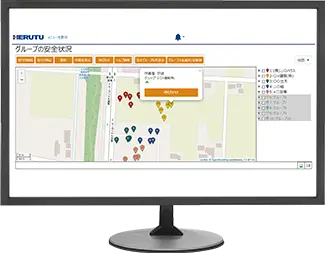

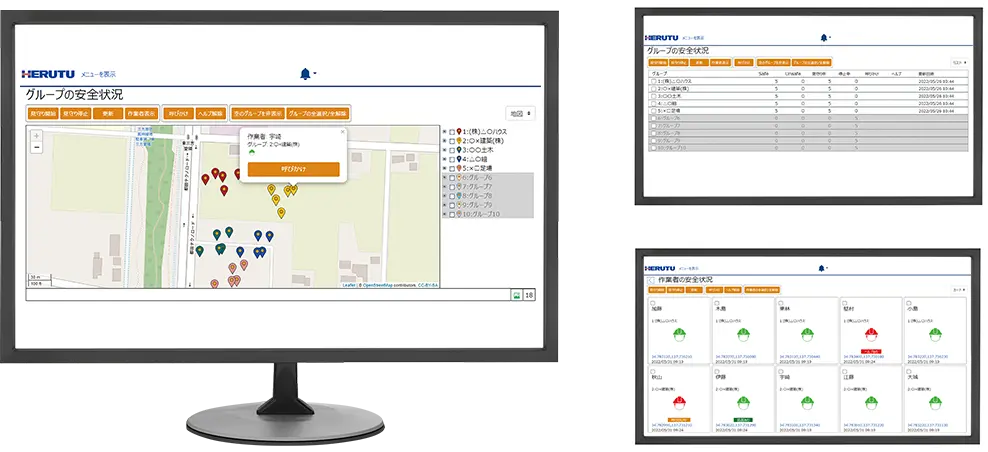

安全見守りソフトウェア En-Guard plus
●50名(最大10グループ)の作業者の安全見守り
●作業者からのヘルプ(緊急通知)受信
●作業者の安全状況の表示
作業者の位置やヘルメット着用状態*1
作業者のENP-MD01J/ENS-HH01*1の電池残量
●作業者への呼びかけ
- 9つの呼びかけパターンから選択
●安全見守りの履歴管理と安全対策への活用
- ヘルプ/安全状況/呼びかけ履歴の閲覧、CSVデータ出力
仕様：安全見守りソフトウェア En-Guard plus
| 項目 | 仕様 |
|---|---|
| 制御可能な製品 | 1台のEn-Guard Hub |
| 対応OS | Windows® 10 32-bit / 64-bit, Windows® 11 64-bit |
| CPU | Intel® Core™ 1.5GHz 以上 |
| 必要メモリ | 2GB以上 |
| 解像度 | 1366 x 768(FWXGA)以上 |
| HDD | 空き容量100MB以上(ログデータ、地図データ用に別途空き容量が必要) |
| 対応言語 | 日本語 |
| 対応Webブラウザ | Google Chrome(ChromiumベースのWebブラウザ) |
En-Guard Hub ENH-LR01J
弊社開発
小型LoRa無線
モジュール内蔵
仕様：En-Guard Hub ENH-LR01J
| 項目 | 仕様 |
|---|---|
| ペアリング 可能な製品 |
最大50台のEn-Guard Portable |
| 使用周波数 | 920.6MHｚ〜923.4MHz LoRa変調 |
| アンテナ | ダイポールアンテナ |
| インターフェース | USB 2.0 |
| 通信距離 | 約300m〜1km(使用条件により異なる) |
| ボタン／スイッチ | ソフトウェア更新スイッチ 1点 |
| 外形寸法 | 35W × 12H × 75Dmm(突起物は除く) |
| 電源 | DC 4.4V 〜 5.5V(USBポートより供給) |
| 消費電流 | 500mA以下 |
| 重量 | 約25g |
| 使用環境 | 温度 : 0 〜 50℃ 湿度 : 85%以下(但し結露なきこと) |
| 付属品 | ダイポールアンテナ × 1 【MEGWX-467XSAXX-920】 |
| オプション | ダイポールアンテナ 【MEGWX-467XSAXX-920】 |
ヘルメット着用センサー ENS-HH01
En-Guard®ヘルメット着用センサーは、ヘルメット着用モレに伴う事故を未然に防ぐためのウェアラブルセンサーです。
お使いのヘルメットのあごひもに簡単に取り付け可能、しかも防水・防塵対応のため屋外でご利用いただけます。
ヘルメットのあごひもに簡単に取り付け可能です。
ヘルメット着用センサー
- ヘルメット着用状態をリアルタイム検知
- あごひもに簡単取り付け可能
- 防塵・防水対応(IP65)
- 1年間電池交換不要※1日8時間利用、使用条件により異なる、電池残量お知らせ機能あり
- En-Guard plusとの組み合わせで着用状態の監視※ENP-MD01J/ENH-LR01Jが必要
- POKAYOKE plusとの組み合わせで着用状態の監視
TW-820R-EXL/TW-800R-EXLが必要
仕様：ヘルメット着用センサー ENS-HH01
| 項目 | 仕様 |
|---|---|
| ペアリング 可能な製品 |
1台のEn-Guard Portable |
| 使用周波数 | 2,403MHz〜2,478MHz (周波数ホッピング機能により自動で空きチャンネルを選択) |
| アンテナ | チップアンテナ |
| 入力 | タッチセンサー 2点 |
| 通信距離 | 約30m(使用条件により異なる) |
| 保護構造 | 防水・防塵(保護等級 IP65) |
| 表示 | 通信モニタ及び電池残量お知らせ用LED (緑) 1点 |
| ボタン/スイッチ | テストスイッチ(ペアリングスイッチ兼用) 1点 |
| 外形寸法 | 28.6W × 17.0H × 37.6Dmm(突起物は除く) |
| 電源 | コイン電池(CR2032) × 1 |
| 電池寿命 | 1日8時間の使用で約1年間(使用条件により異なる) |
| 重量 | 約19g |
| 使用環境 | 温度 : 0 〜 50℃ 湿度 : 85%以下 |
| 付属品 | コイン電池(CR2032) × 1 |
| オプション | タッチセンサー 【S20006-25-00】 |
