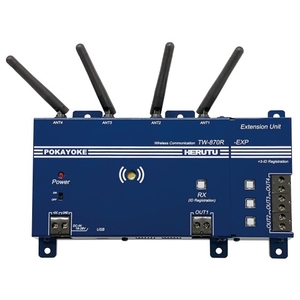

4点出力タイプ ポカヨケ用受信機TW-870R-EXP
TW-870R-EXPは1点出力タイプ ポカヨケ用受信機TW-870R本体に、3点リレー出力の拡張ユニットを取り付け合計4点の出力を持った受信機です。
4台のポカヨケ対応工具とペアリングを行うことができます。
TW-870Rシリーズは、アンテナ4本及び高性能・低消費電力の無線モジュール搭載により、「受信性能向上」と「省電力化」を両立したポカヨケ用受信機です。
性能を大幅に向上しながらも、従来モデルとの互換性を維持しており、既存の環境にそのまま置き換えてご利用いただけます。
また、Windowsアプリケーション「Pokayoke Tools Settings」を通じて、「ポカヨケ用送信機との無線通信状況の把握」や「最新バージョンのポカヨケ用送信機（※）との無線通信で使用するチャンネルの変更」が可能です。
（※）ポカヨケ用送信機「TW-800T/TW-800T-PLR/TW-810T/TW-810T-PLR/TW-820T/TW-850T/TW-850T-PLR/CP-SX/CP-SLX/HCP-2402T-MC」の「シリアルNo.の上位3桁が014」が該当します。
TW-870Rシリーズの詳細は、「TW-870Rシリーズ」商品説明や「TW-870Rシリーズ」 紹介動画をご覧ください。
後付け可能な大音量ブザー(103 dB / 1 m)「TW-870R-BZ01」もオプション品としてご用意しています。
【使用可能国】
日本/カナダ/アメリカ/中国/タイ/ベトナム/インド
2. 「Pokayoke Tools Settings」を通じて、ポカヨケ用送信機とTW-870Rシリーズ間の無線通信状況をモニタリング及び保存可能です。
3. 「Pokayoke Tools Settings」を通じて、無線通信で使用するチャンネルを変更可能です。他の2.4GHz帯無線機器が使用する周波数と被らないチャンネルを選択することで、ポカヨケ用送信機・TW-870Rシリーズ間の通信品質を改善できる可能性があります。
仕様
| 表示 | 受信用LED （ 緑 ） 4点（ペアリング用照光スイッチと兼用） パワー用LED （ 赤 ） 1点 |
|---|---|
| 電源 | DC 24 V ± 20%（DC 19 〜 28 V ）（端子台M3） |
| 外形寸法 | 210W × 100H × 30D mm（突起物は除く) |
| 重量 | 約 607 g |
| 消費電力 | 40 mA以下 |
| 使用環境 | 温度 : 0 〜 50℃ 湿度 : 80%以下 (但し結露なきこと) |
| 出力 | リレー出力 4点（端子台 M3） 定格負荷 AC / DC 30V / 0.5A 大音量ブザー(TW-870R-BZ01)用出力 1点 |
| インターフェース | USB Type-C (USB2.0対応) Pokayoke Tools Settings対応 |
| 使用周波数 | 2,403MHz 〜2,478MHz |
| 通信距離 | 50m〜100m(送信機及び使用条件により異なる) |
| 適合法規 | 2.4GHz小電力データ通信システム 証明規則第2条第1項第19号の無線設備 無線設備規則第49条の20第1項 |
| スイッチ | 電源スイッチ １点 設定用6連ディップスイッチ 2点 ペアリング用照光スイッチ 4点 |
| アンテナ | ダイポールアンテナ 4本 (取り外し不可） |
| ブザー | 圧電ブザー95 dB / 1 m |
| オプション | ACアダプター ADB24050-C 大音量ブザー TW-870R-BZ01 |
| 取扱説明書／ カタログ | ポカヨケツール 取扱説明書 ポカヨケツール カタログ |
