ポカヨケ用受信機 TW-870Rシリーズ

Pokayoke Receivers TW-870R series

無線性能強化・省電力化を図ったポカヨケ用受信機

ポカヨケ用受信機TW-870Rシリーズ

TW-870Rシリーズは、アンテナ4本及び高性能・低消費電力の無線モジュール搭載により、「受信性能向上」と「省電力化」を両立したポカヨケ用受信機です。
また、Windowsアプリケーション「Pokayoke Tools Settings」（※1）を通じて、「ポカヨケ用送信機との無線通信状況の把握」や「最新バージョンのポカヨケ用送信機（※2）との無線通信で使用するチャンネルの変更」が可能です。

より広範囲で、より高効率な無線通信
無線通信状況のモニタリング可能
無線通信で使用するチャンネル変更可能（※3）
待機時消費電力50%減（対TW-800R）

LAN接続タイプ
【TW-870R-EXL】

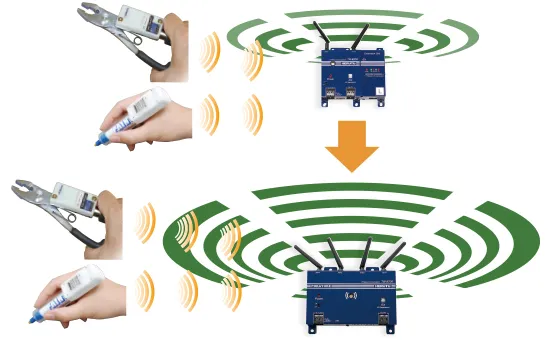

より広範囲で、より高効率な無線通信

TW-870Rシリーズは、アンテナ4本及び高性能無線モジュール4個を搭載することで、現行受信機よりも広範囲かつ高効率で、ポカヨケ用送信機から無線発信されたデータを受信することができます。

ポカヨケ用送信機との通信効率最大30%向上(対現行受信機)

通信効率

最
大

30%向上

TW-870Rシリーズは、ポカヨケ用送信機との通信確立に要する平均送信回数を最大30％削減（対現行受信機）し、ポカヨケ用送信機の電池寿命を延長します。

TW-870R-EXLの同時通信可能なポカヨケ用送信機6台
【参考】TW-820R-EXL / TW-800R-EXL 4台

同時通信可能な
ポカヨケ用送信機台数

TW-870R-EXL

６台

TTW-820R-EXL / TW-800R-EXLの同時通信可能なポカヨケ用送信機4台に対し、TW-870R-EXLの同時通信可能なポカヨケ送信機は6台に増え、より広範囲の生産工程をカバーすることが可能です。

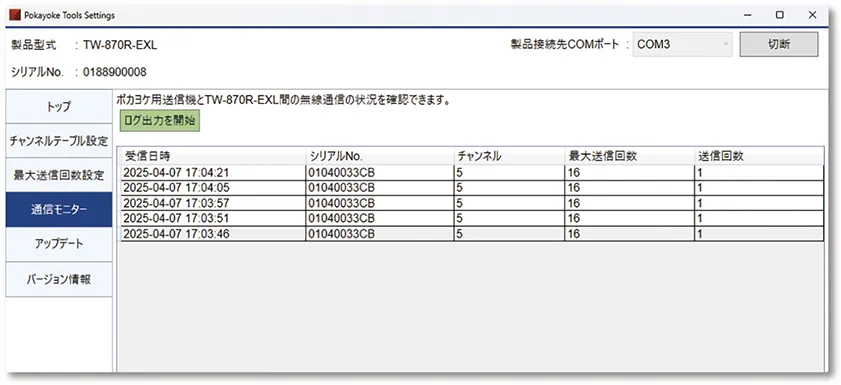

無線通信状況のモニタリング可能

「Pokayoke Tools Settings」を通じて、ポカヨケ用送信機とTW-870Rシリーズ間の無線通信状況をモニタリング及び保存可能です。
ポカヨケ用送信機・TW-870Rシリーズ間の無線通信が不安定な場合、無線通信状況をモニタリングすることで、通信品質の改善のヒントを得ることができる可能性があります。

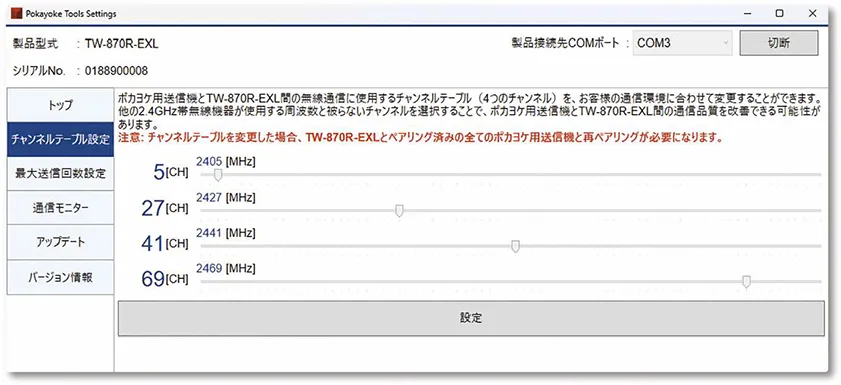

無線通信で使用するチャンネル変更可能 (※3)

「Pokayoke Tools Settings」を通じて、最新バージョンのポカヨケ用送信機（※2）とTW-870Rシリーズ間の無線通信で使用するチャンネルを変更可能です。
他の2.4GHz帯無線機器が使用する周波数と被らないチャンネルを選択することで、ポカヨケ用送信機・TW-870Rシリーズ間の通信品質を改善できる可能性があります。

待機時消費電力50%減（対TW-800R）

TW-870Rの待機時消費電力はTW-800Rの50%減となり、省電力化に貢献します。

TW-800R

TW-870R

待機時消費電力

50%減

（※1）: Windowsアプリケーション「Pokayoke Tools Settings」は、こちらから無償でダウンロード可能です。

（※2）: 「最新バージョンのポカヨケ用送信機」は、ポカヨケ用送信機「TW-800T/TW-800T-PLR/TW-810T/TW-810T-PLR/TW-820T/TW-850T/CP-SX/CP-SLX/HCP-2402T-MC」の「シリアルNo.の上位3桁が014」が該当します。

（※3）: 最新バージョンのポカヨケ用送信機との無線通信に限ります。

その他の機能

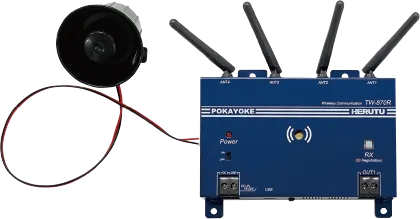

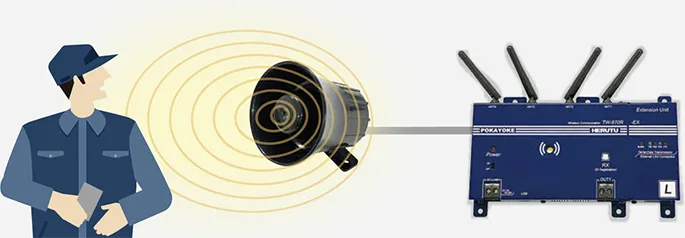

後付け可能な大音量ブザー(103 dB / 1 m)「TW-870R-BZ01」をオプション品としてご用意しています。
内蔵している圧電ブザーよりも指向性がありますので、作業者の方に向けることにより作業完了をしっかりと確認することができます。

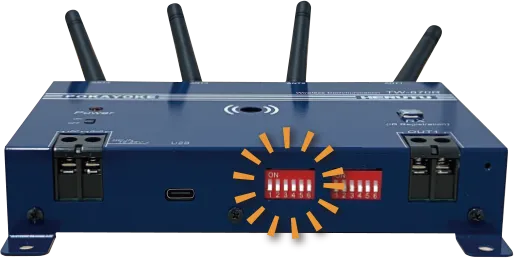

TW-870Rシリーズの設定用ディップスイッチは、現行受信機と同様です。
- 現行受信機
- TW-870R

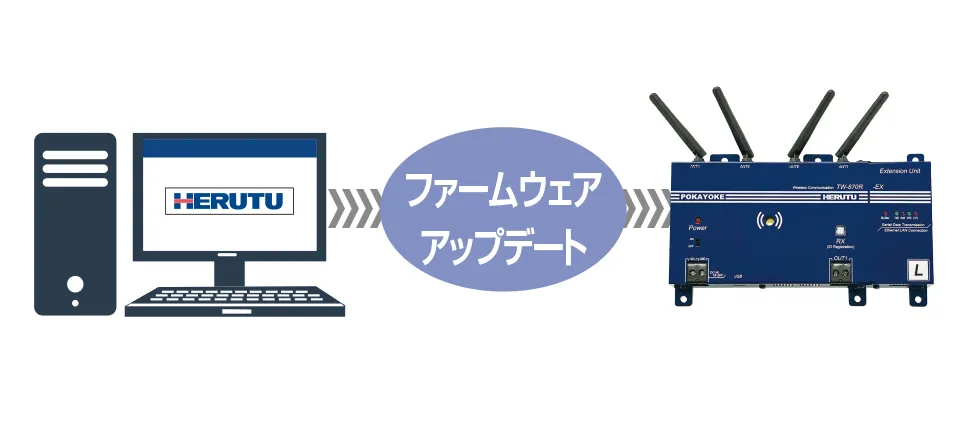

PC経由でTW-870Rシリーズのファームウェアアップデートが可能です。

仕様

	1点出力タイプ TW-870R	4点出力タイプ TW-870R-EXP	LAN接続タイプ TW-870R-EXL
出力	リレー出力 1点（端子台 M3）定格負荷 AC/DC 30V / 0.5A 大音量ブザー(TW-870R-BZ01)用出力 1点	リレー出力 4点（端子台 M3）定格負荷 AC/DC 30V / 0.5A 大音量ブザー(TW-870R-BZ01)用出力 1点	リレー出力 1点（端子台 M3）定格負荷 AC/DC 30V / 0.5A 大音量ブザー(TW-870R-BZ01)用出力 1点
インターフェース	USB Type-C （USB2.0対応） Pokayoke Tools Settings対応		RJ45 イーサネット 10BASE-T又は100BASE-TX（自動センス決定） POKAYOKE plus対応 USB Type-C （USB2.0対応） Pokayoke Tools Settings対応
使用可能国	日本 / カナダ / アメリカ / 中国 / タイ / ベトナム / インド
表示	受信用LED（緑） 1点（ペアリング用照光スイッチと兼用）パワー用LED（赤） 1点	受信用LED（緑） 4点（ペアリング用照光スイッチと兼用）パワー用LED（赤） 1点	受信用LED（緑） 1点（ペアリング用照光スイッチと兼用）パワー用LED（赤） 1点通信モニタ用LED（赤） 3点、（緑） 2点
スイッチ	電源スイッチ 1点設定用6連ディップスイッチ 2点ペアリング用照光スイッチ 1点	電源スイッチ 1点設定用6連ディップスイッチ 2点ペアリング用照光スイッチ 4点	電源スイッチ 1点設定用6連ディップスイッチ 3点ペアリング用照光スイッチ 1点
ブザー	圧電ブザー 95dB / 1m
外形寸法	160W × 100H × 30D mm （突起物は除く）	210W × 100H × 30D mm（突起物は除く）
電源	DC 24V ± 20%（DC 19～28V）（端子台M3）
消費電流	30mA以下	40mA以下	80mA以下
重量	約 451g	約 607g	約 611g
使用環境	温度:0～50℃　湿度:80%以下（但し結露なきこと）
使用周波数	2,403MHz～2,478MHz
アンテナ	ダイポールアンテナ 4本（取り外し不可）
付属品	-
オプション	ACアダプター【ADB24050-C】大音量ブザー【TW-870R-BZ01】

大音量ブザー【TW-870R-BZ01】

TW-870R、TW-870R-EXP、TW-870R-EXLに接続してご使用いただけます。

電源	DC 12～24V
消費電流	80mA以下
音圧	min 103dB/1m
外形寸法	69W × 73H × 64D mm（突起物は除く）
重量	57g
ケーブル	420mm（UL1007,24AWG）
取付方法	付属のブラケットにて固定（M4ネジ）

OPTIONS

ACアダプター
【ADB24050-C】

大音量ブザー
（音圧 103dB / 1m）
【TW-870R-BZ01】

Windowsアプリケーション「Pokayoke Tools Settings」

Windowsアプリケーション「Pokayoke Tools Settings」は以下よりダウンロードしてください。

「Pokayoke Tools Settings」　ダウンロード
