En-Guard®（アンガード）「ガス検知の遠隔監視システム」
En-Guard® Gas Remote Monitoring System
ガス検知の遠隔監視システム
危険な現場で働く
作業者の安全を確保
ガス中毒や酸欠の危険性を…
離れた場所の
監督者に通知
離れた場所の
機器に出力
近くで働く
作業者に通知
En-Guard®（アンガード）「ガス検知の遠隔監視システム」は、作業現場でガス中毒や酸欠の危険性が高まった際、近くで働く作業者や離れた場所にいる監督者に素早くお知らせすることで、作業者の安全を守るシステムです。
ユースケース作業現場におけるガス検知を遠隔監視することで、作業者の安全を守ります。
マンホール内での点検・清掃作業において、
酸欠や有毒ガスの発生を検知
火力発電やバイオマス発電の発電所の現場において、可燃性ガスや毒性ガスの漏洩を検知
自動車エンジンの性能ベンチテストにおいて、
排気ガスの漏洩によるCOなどの毒性ガスや可燃性ガスを検知
醸造設備（ビールタンク等）の清掃作業において、酸欠や毒性ガスの発生を検知
自動車生産工程の地下ビット作業において、
可燃性ガスや酸欠の発生を検知
CASE1
作業現場で酸素(O2)
濃度が低下した時、
近くで働く作業者に
素早くお知らせ
CASE2
作業現場で硫化水素(H2S)濃度が上昇し
た時、監督者に
素早くお知らせ
CASE3
作業者が危険を
感じた時、監督者に
ヘルプ（緊急通知）

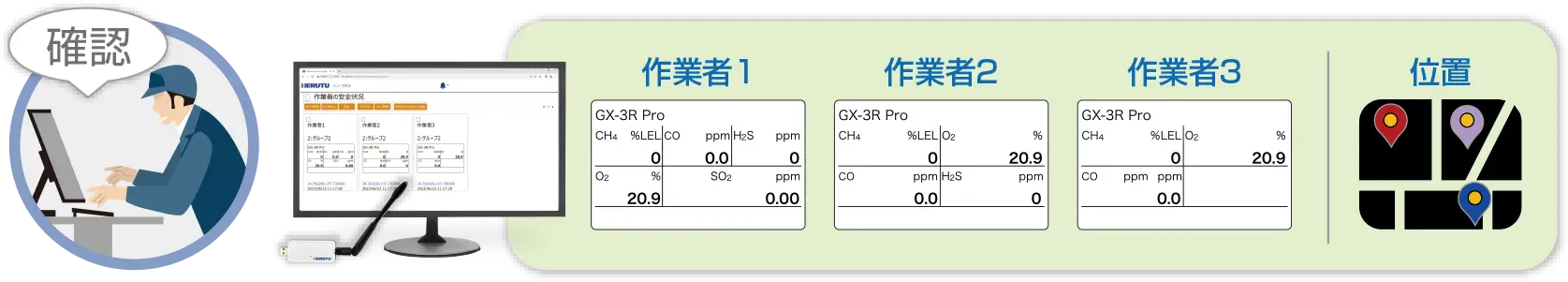

CASE4
監督者は、屋外作業者
全員の位置や作業現場
のガス濃度を確認

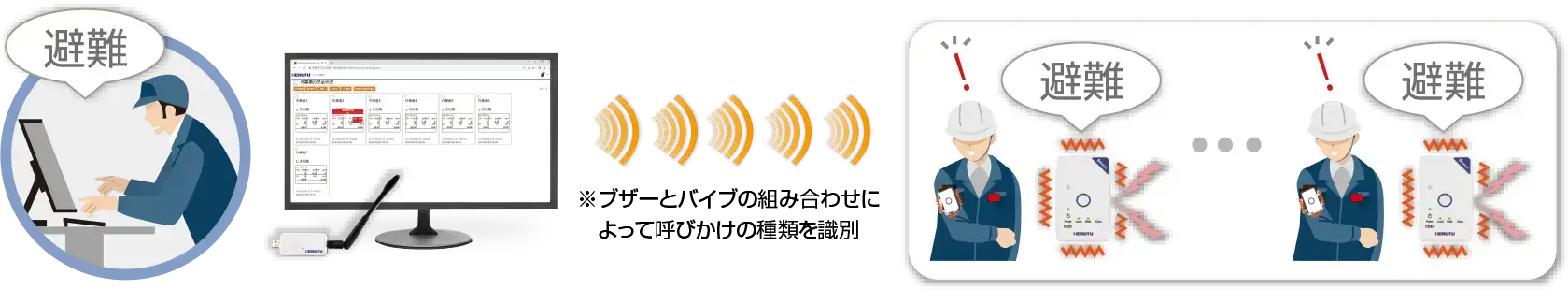

CASE5
監督者から
作業者に対して、
「避難」の呼びかけ
システム構成概要
ガス検知器
En-GuardPortable
ENP-BT01J
屋内約1.5km/見通し約4.2km（中継機導入）
屋内約1.5km/見通し約4.1km（中継機導入）
屋内約1.5km/見通し約4.0km（中継機導入）
for Gas Monitor
En-Guard Hub
【ENH-LR01J】
シンプル接点無線
伝送ユニット【WCP-LR16J】
中継機 TRV920J
＜中継機（最大4段）を導入した場合＞
- ENP-BT01J ←→ ENH-LR01J
- 屋内約1.5km / 見通し約4.2kmまで
- ENP-BT01J ←→ ENP-BT01J
- 屋内約1.5km / 見通し約4.0kmまで
- ENP-BT01J ←→ WCP-LR16J
- 屋内約1.5km / 見通し約4.1kmまで
最大 4段中継まで可能!
見通しの悪い環境や建屋間で安定した無線通信を実現します。
中継機を組み合わせることで、通信距離を延長することができます。
中継機を1台経由することで通信距離を屋内約300m、見通し約800m延長することができます。
最大4段まで多段中継ができます。
導入済みのシステムに対して後付けで導入可能です。
電源は、ACアダプターもしくは内蔵電池の利用が可能です。
内蔵電池は、充電時間4時間で約24時間使用可能(1分に1回中継した場合)
設置例
離れた場所にある警報灯を点灯

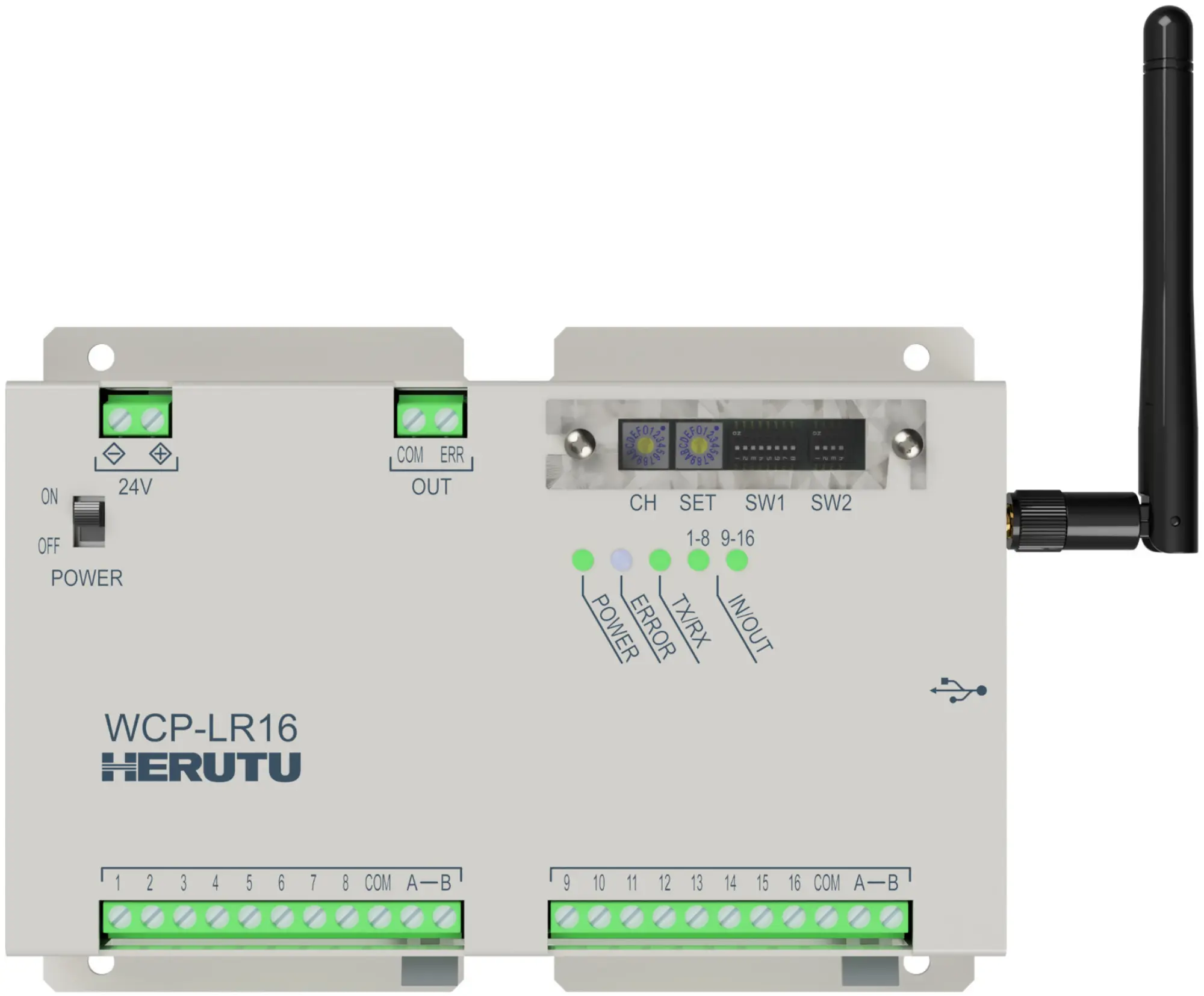

WCP-LR16J連携機能
シンプル接点無線伝送ユニット
【WCP-LR16J】
WCP-LR16Jと連携することで
システム構築せず各警報発生時に
簡単に接点出力できます。
WCP-LR16J連携でできること
ガス検知器の各警報が発生した際に接点出力が可能です。
この接点出力を使用して警報灯を点灯させたり、ブザーを鳴らすことが可能です。
離れた場所にいる監督者のPCやスマホに通知
API連携機能
【取得可能データ】
・ガス警報 ・マンダウン警報 ・ヘルプ
・パニック警報 ・各種ガス濃度
API連携でできること①
各警報が発生したことを
メールで送信したり、スマホ等へ通知可能
API連携でできること②
各種ガス濃度の数値を
モニタリングしたり、値をロギング可能

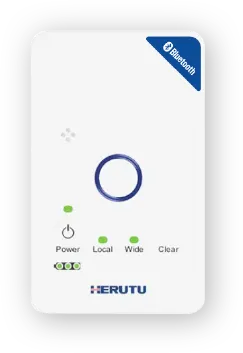

En-Guard Portable ENP-BT01J
弊社開発
小型LoRa無線
モジュール内蔵

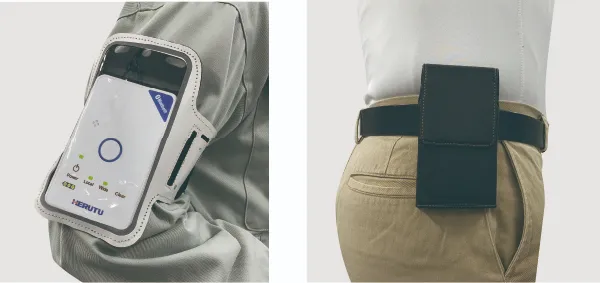

腕や腰に装着
スマホケースに入るサイズ
軽量（約137g）
作業現場で使える耐久性
難燃性・対候性・耐衝撃性を備えたポリカAES採用
屋外での利用
防水・防塵対応（IP65）
※防爆仕様ではありません。
フル充電で約9時間使用
USB経由の充電
4時間でフル充電

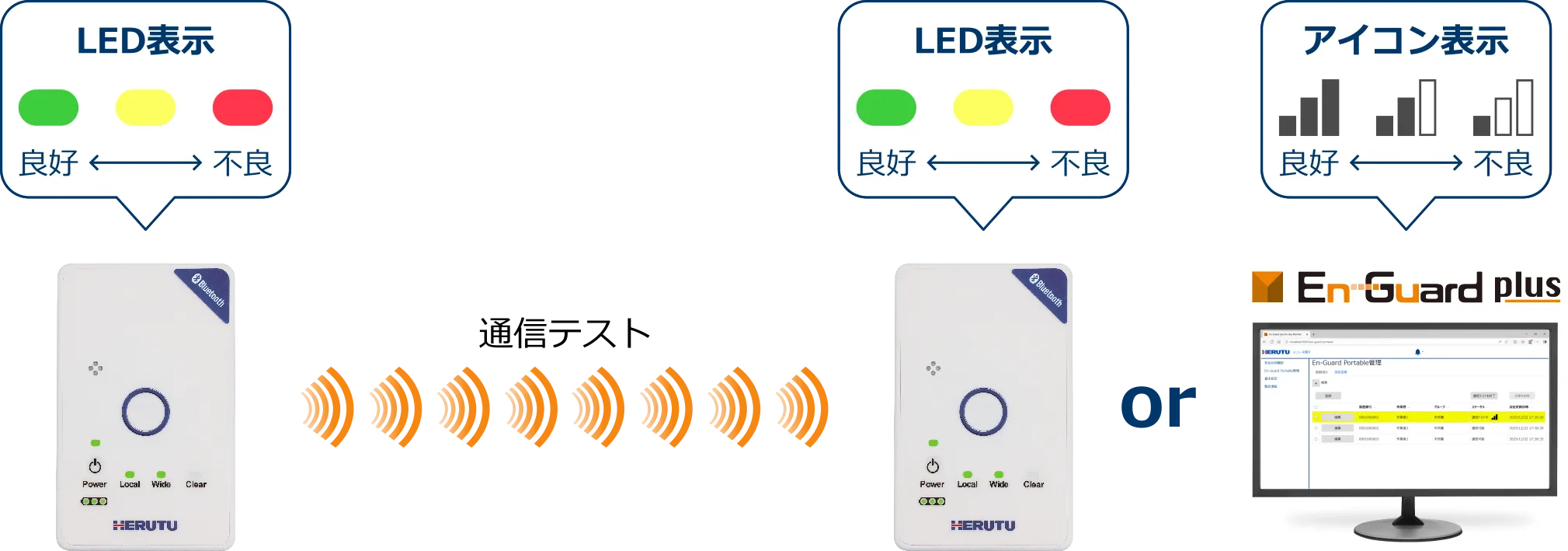

通信状態の表示
周囲の作業者や、監督者との通信状況をLED表示
仕様：En-Guard Portable ENP-BT01J
| 項目 | 仕様 |
|---|---|
| 連携可能な製品 |
|
| 使用周波数 |
|
| アンテナ |
|
| 通信距離 |
|
| 保護構造 | 防水・防塵(保護等級IP65) ※非防爆仕様 |
| 表示 |
|
| ボタン/スイッチ |
|
| ブザー | 電磁ブザー 90dB / 0.1m |
| バイブレーション | 小型コアレス振動モータ |
| 外形寸法 | 75W × 14H × 120Dmm(突起物は除く) |
| 電源 | リチウムイオン二次電池(容量1,100mAh / USB Type-C接続で充電) |
| 電池寿命 | 充電時間4時間で約9時間使用可能 ※充電・放電回数800回以上(使用条件により異なる) |
| 重量 | 約137g |
| 使用環境 | 温度: 0 ～ 50℃ 湿度: 85%以下(但し結露なきこと) |
| 付属品 | USB Type-Cケーブル(1m) × 1 |

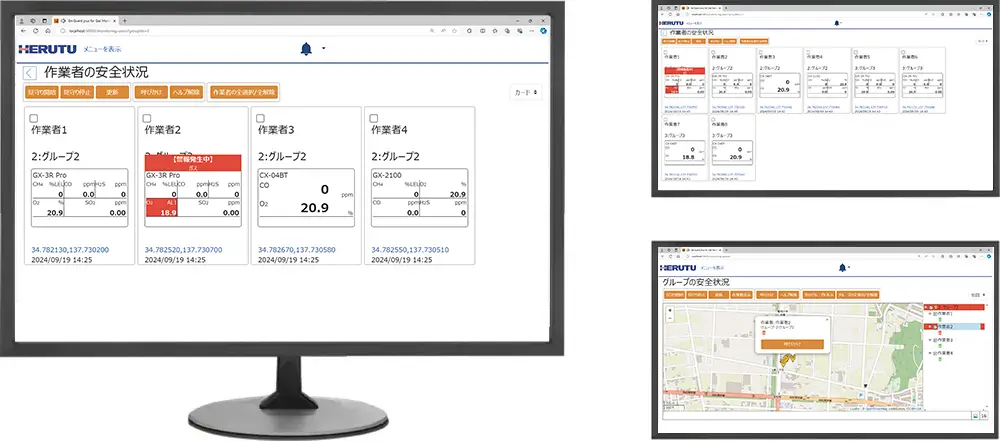

安全見守りソフトウェア En-Guard plus for Gas Monitor
●50名(最大10グループ)の作業者の安全見守り
●作業者の安全状況の表示
-
作業者の位置（GNSSから取得）
-
作業現場のガス濃度（ポータブルガスモニターの測定結果）
●作業者からのヘルプ(緊急通知)受信
●作業者への呼びかけ
- 5つのパターン（ブザーとバイブの組み合わせ）から選択
●安全見守りの履歴管理と安全対策への活用
- ヘルプ/安全状況/呼びかけの履歴データ出力(CSV形式)
●Web APIを通じて警報情報を取得可能
- ガス警報、マンダウン警報、パニック警報、各種ガス濃度、ヘルプ
仕様：安全見守りソフトウェア En-Guard plus for Gas Monitor
| 項目 | 仕様 |
|---|---|
| 制御可能な製品 | 1台のENH-LR01J |
| 対応OS | Windows® 10 32-bit / 64-bit, Windows® 11 64-bit |
| CPU | Intel® Core™ 1.5GHz 以上 |
| 必要メモリ | 2GB以上 |
| 解像度 | 1366 x 768(FWXGA)以上 |
| HDD | 空き容量100MB以上(ログデータ、地図データ用に別途空き容量が必要) |
| 対応言語 | 日本語 |
| 対応Webブラウザ | Google Chrome(ChromiumベースのWebブラウザ) |
En-Guard Hub ENH-LR01J
弊社開発
小型LoRa無線
モジュール内蔵
仕様：En-Guard Hub ENH-LR01J
| 項目 | 仕様 |
|---|---|
| 連携可能な製品 | 最大50台のENP-BT01J |
| 使用周波数 | 920.6MHｚ～923.4MHz LoRa変調 |
| アンテナ | ダイポールアンテナ |
| インターフェース | USB 2.0 |
| 通信距離 | 屋内約300m / 見通し約1,000m(使用条件により異なる) |
| ボタン／スイッチ | ソフトウェア更新スイッチ 1点 |
| 外形寸法 | 35W × 12H × 75Dmm(突起物は除く) |
| 電源 | DC 4.4V ～ 5.5V(USBポートより供給) |
| 消費電流 | 500mA以下 |
| 重量 | 約25g |
| 使用環境 | 温度 : 0 ～ 50℃ 湿度 : 85%以下(但し結露なきこと) |
| 付属品 | ダイポールアンテナ × 1 【MEGWX-467XSAXX-920】 |
| オプション | ダイポールアンテナ 【MEGWX-467XSAXX-920】 |

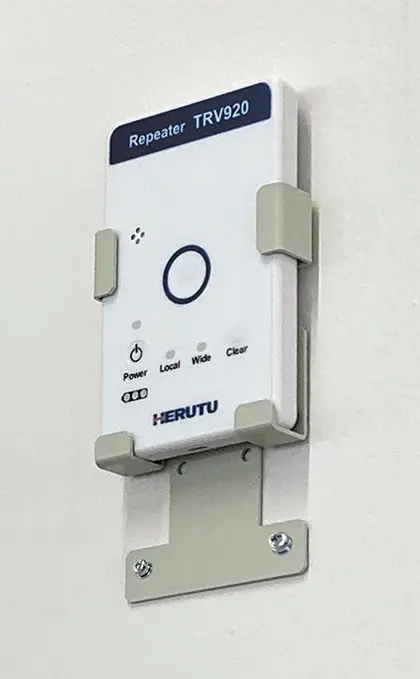

中継機 TRV920J
弊社開発
小型LoRa無線
モジュール内蔵
仕様：中継機 TRV920J
| 項目 | 仕様 |
|---|---|
| 連携可能な製品 |
複数台のENH-LR01J / 複数台のENP-BT01J / 複数台のTRV920J（最大4段の中継まで対応） |
| 使用周波数 | 920.6MHｚ～923.4MHz LoRa変調 |
| アンテナ | パターンアンテナ |
| インターフェース | - |
| 通信距離 |
中継機を1段経由することで通信距離を屋内約300m、 見通し約800m延長（使用条件により異なる） |
| 保護構造 | 防水・防塵（保護等級IP65）※非防爆仕様 ※バッテリー駆動時のみ防塵・防水となります。ACアダプターを使用する際は防塵・防水に対応しておりません。 |
| 表示 | 電源モニタLED（赤／緑／青／黄）1点 Local LED（赤／黄緑）1点 Wide LED（赤／黄緑）1点 バッテリーLED（赤／黄緑）3点 |
| ボタン／スイッチ | Powerボタン 1点 / メインボタン 1点 / Clearボタン 1点 |
| 外形寸法 | 75W × 14H × 120Dmm(突起物は除く) |
| 電源 | AC100～240V（付属のACアダプター使用） リチウムイオン二次電池 （容量 1,100mAh / USB Type-C接続で充電） |
| 電池寿命 | 充電時間4時間で約24時間使用可能 （1分に1回中継した場合） |
| 消費電流 | 400mA以下（DC5V入力時、充電時含む） |
| 重量 | 約125g（ブラケット・ACアダプターは除く） |
| 使用環境 | 温度 : 0 ～ 50℃ 湿度 : 85%以下(但し結露なきこと) |

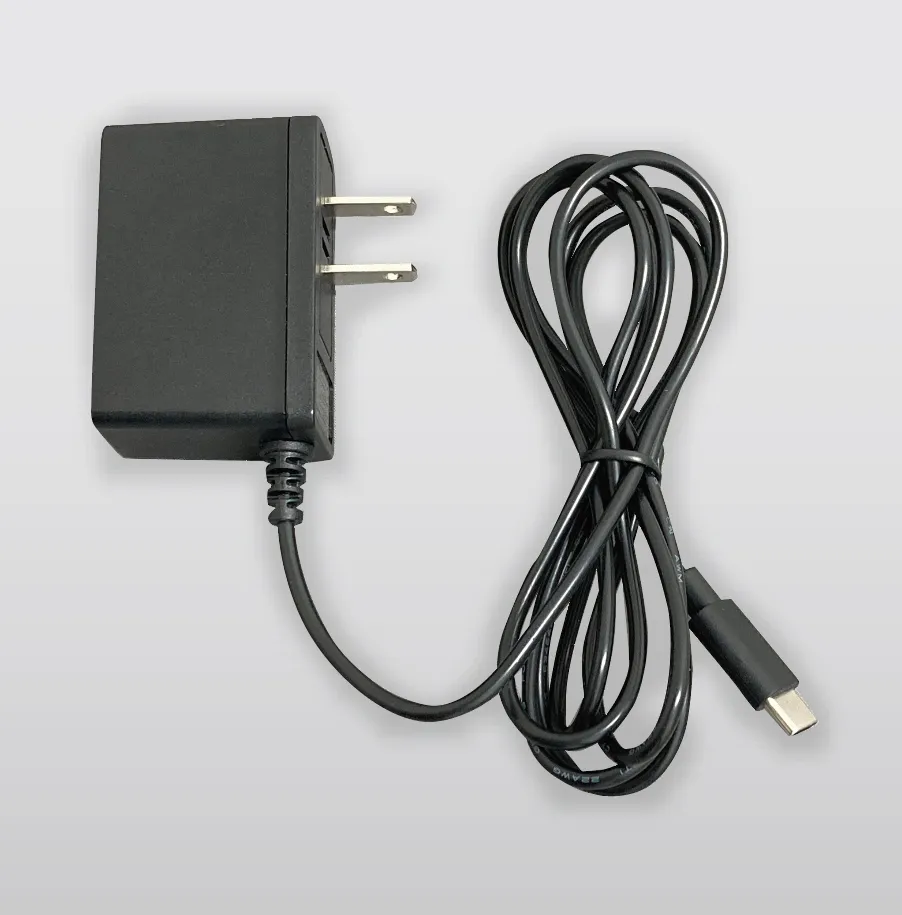

| 付属品 | ACアダプター×1【UV305-0510 JTSH-0122】 ブラケット×1【BRK-02R】 |
| オプション | ACアダプター【UV305-0510 JTSH-0122】 ブラケット【BRK-02R】 |
En-Guard®（アンガード）「ガス検知の遠隔監視システム」と連携可能なガス検知器は、理研計器株式会社製ポータブルガスモニター【GX-3R Pro】【CO-04BT(C-)】【CX-04BT】及びマンホール・ピット作業用有害ガス検知器【GX-2100】です。
(2025年9月現在)
デモ機を無償でお貸出ししますので、
お気軽にお問い合わせください。
無線通信は周囲の環境により大きく左右されることがございますので、事前にデモ機で通信テストすることをお勧めしております。
デモ機借用のお申し込みは、販売店または弊社営業部までご依頼ください。
ヘルツ電子株式会社は本製品の故障等による損害・損失につき一切の責任を負いかねます。詳しくは保証規定をご確認ください。
Bluetooth® ワードマークおよびロゴは登録商標であり、Bluetooth SIG, Inc.が所有権を有します。ヘルツ電子株式会社は使用許諾の下でこれらのマークおよびロゴを使用しています。
その他の商標および登録商標は、それぞれの所有者の商標および登録商標です。
