産業用リモートコントロール

Industrial Remote Control

「離れた設備や機械を確実に制御」

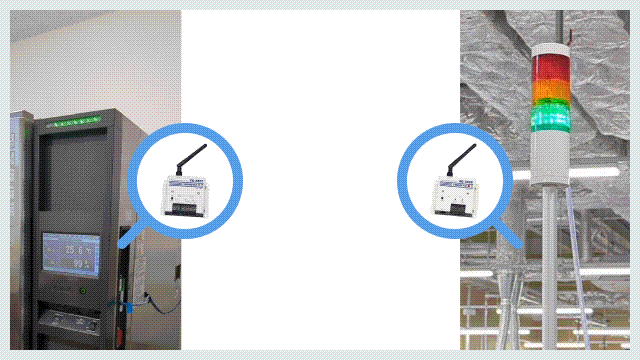

  • 接点式

    接点式

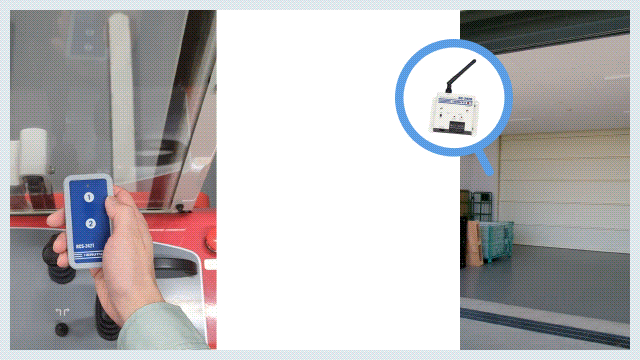

  • 押しボタン式

    押しボタン式

ヘルツ電子の産業用リモートコントロールは電波干渉に強く安定した無線通信が実現可能です。
送信機は押しボタン式と接点式のラインナップがあり、送受信機の組み合わせは1対1、1対N、N対1と幅広く対応しております。
月額費用0円で、シンプルに無線制御システムを構築することが可能です。

使用事例

  • AGVの操作

    AGVの操作

    • 業界:
    • 自動車
    • 産業機械

    無線機器を利用することで、AGV(無人搬送車)への走行指示や稼働状況のモニタリングが可能となります。配線不要のためレイアウト変更にも柔軟に対応でき、搬送作業の効率化に貢献します。

  • 異常呼び出し

    異常呼び出し

    • 業界:
    • 自動車
    • 農機
    • 電機

    設備の異常やトラブル発生時に、無線ボタンやセンサーからの信号で迅速に担当者へ通知が可能です。即時対応を促進し、復旧時間の短縮や現場の安全確保に寄与します。

  • シャッター開閉

    シャッター開閉

    • 業界:
    • 食品
    • 物流
    • 倉庫

    シャッターの開閉を、無線機器で遠隔操作できるようにすることで、作業中の移動や操作の手間を削減できます。フォークリフトに乗車したまま開閉操作ができるため、作業効率の向上に繋がります。

  • シャッター開閉

    部品切れの検知

    • 業界:
    • 自動車
    • 精密機械
    • 産業機械

    センサーと無線通信を組み合わせることで、部品切れを自動的に検知し、即座に担当者へ通知します。部品の補充遅れを防ぐことで、生産ラインの停止リスクを低減し、安定稼働を支援します。

  • ウインチの操作

    ウインチの操作

    • 業界:
    • 製鉄
    • 金属加工

    無線機器により離れた場所からウインチの操作が可能になります。作業者が安全な場所から巻き上げや巻き下げを行うことができ、危険区域への立ち入りを最小限に抑えられます。

デモ機貸し出しサービス

製品導入を検討されているお客様向けに評価・検証用としてデモ機の無料貸し出しを行っています。
デモ機貸し出しのご依頼は、販売店または弊社営業部までご連絡ください。

デモ機依頼はこちらから

オンライン販売

見積り不要で24時間注文可能なオンライン販売を行っております。
製品のご購入を検討されているお客様は、ぜひこの機会にオンラインからのご購入をご検討ください。

ご購入はこちらから

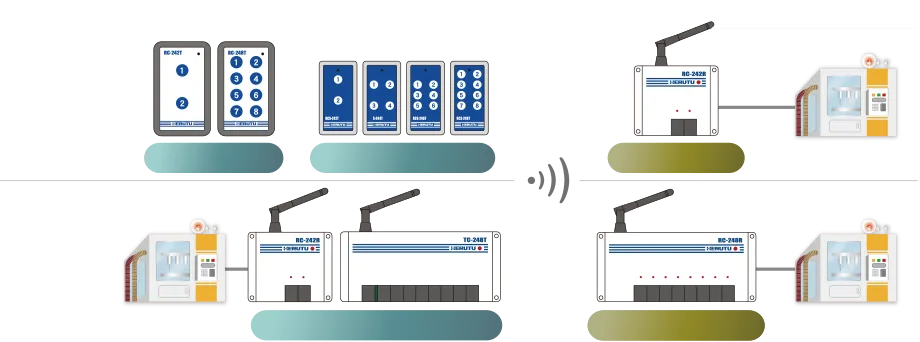

システム構成概要

送信機は押しボタン式と接点式どちらでも使用できるかつ、押しボタン式と接点式を組み合わせて使用することも可能です。受信機はシンプルな接点出力の構成が可能です。
クラウドを使用することが無いため月額利用料0円でシステム構築が可能です。
セットアップ時に設定用アプリケーションを使用することも無く、シンプルで簡単に使用することができます。

システム構成概要

送信機

受信機

押しボタン式

2・8点式送信機

2・4・6・8点式小型送信機

2点式受信機

設備・機械

接点式

設備・機械

2・8点式接点送信機

8点式受信機

設備・機械

  • アプリレス!!
  • クラウドレス!!
  • スモールスタート!!

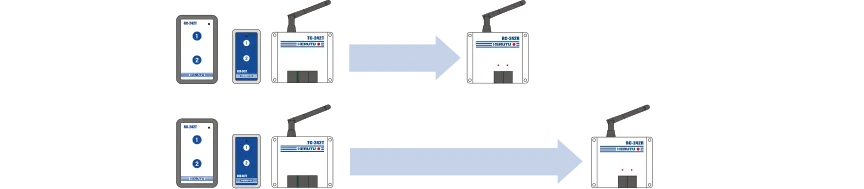

通信距離

2.4GHz帯の独自無線プロトコルを採用しており、離れた場所でも安定な無線通信を実現しております。920MHz帯より通信速度が速く、早い入出力応答が実現可能です。

通信距離

屋内

20m

応答時間
約50ms

見通しの良い場所

50m

応答時間
約50ms

※応答時間とは、「入力端子に信号が入力されてから、通信相手の出力端子から信号が出力されるまでの時間」を意味します。
※応答時間と通信距離は使用条件により異なります。
※スルー出力時は受信機の接点OFF時の応答時間が約120msになります。

i
より長い通信距離が必要な場合は、920MHz帯の長距離通信が可能なモデルをご覧ください。
長距離通信が可能なモデルを確認する

安定の無線品質と幅広い組み合わせ

長年の「工場の無線化」経験を基に開発した独自無線技術の搭載により、安定した無線通信による設備・機械の遠隔制御を実現しました。送受信機の組み合わせは1対1に加え、1対N、N対1にも幅広く対応しました。

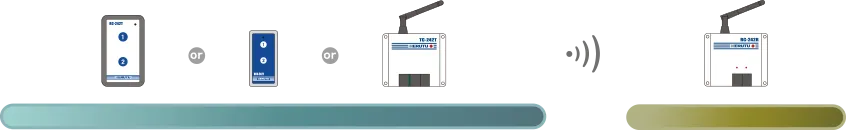

1:1

1:1

2点式送信機 / 2点式小型送信機 / 2点式接点送信機 : 1台

2点式受信機 : 1台

1:1

8点式送信機 / 4・6・8点式小型送信機 /8点式接点送信機 : 1台

8点式受信機 : 1台

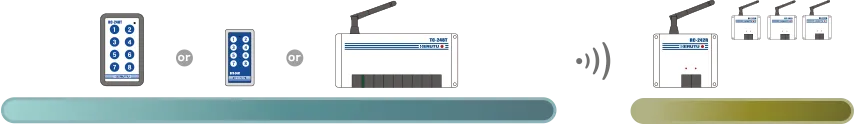

1:N

1:N

8点式送信機 / 8点式小型送信機 / 8点式接点送信機 : 1台

2点式受信機 : 4台

×4

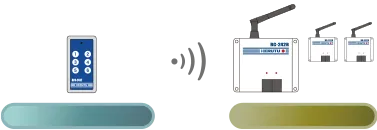

1:N

6点式小型送信機 : 1台

2点式受信機 : 3台

×3

1:N

4点式小型送信機 : 1台

2点式受信機 : 2台

×2

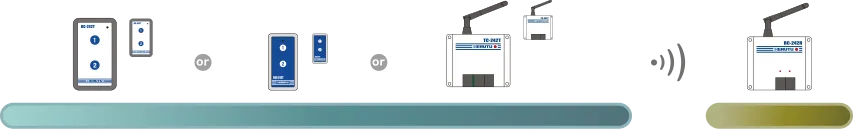

N:1

N:1

2点式送信機 / 2点式小型送信機 / 2点式接点送信機 : 2台

2点式受信機 : 1台

×2

×2

×2

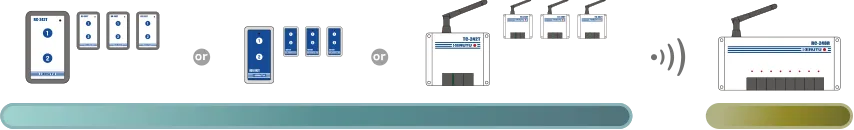

N:1

2点式送信機 / 2点式小型送信機 / 2点式接点送信機 : 4台

8点式受信機 : 1台

×4

×4

×4

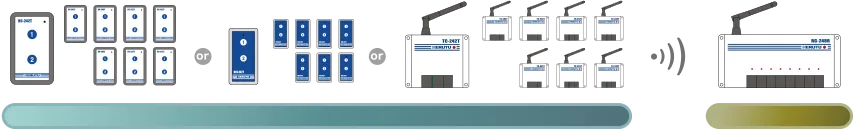

N:1

2点式送信機 / 2点式小型送信機 / 2点式接点送信機 : 8台

8点式受信機 : 1台

×8

×8

×8

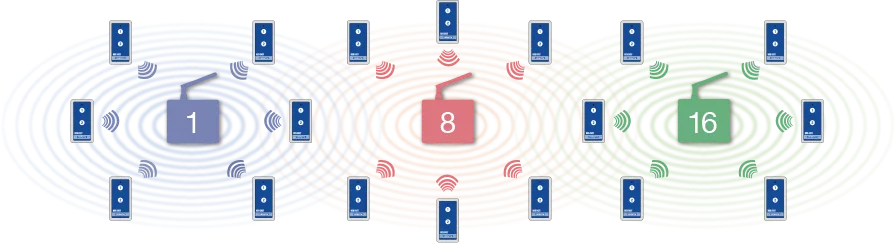

同一通信エリア内で16グループの同時使用可能

同一通信エリア内でも使用周波数を変更することで、電波干渉することなく通信が可能です。16チャンネルテーブルの中から、グループ毎にユニークなチャンネルテーブルを設定していただくことで、同一通信エリア内で16グループの同時使用が可能となります。

同一通信エリア内で16グループの同時使用可能

「ラッチ出力」「スルー出力」を選択可能

「ラッチ出力」と「スルー出力」2種類の出力方式の中からどちらか1つを使用することが可能です。
「押している間だけ出力したい」「クリアするまでは出力を維持したい」等の現場の要望に対して柔軟な選択が可能です。

ラッチ出力

【動作例】
送信機のボタン1を押して受信機の接点ON、送信機のボタン2を押して受信機の接点OFF。

ラッチ出力

送信機

受信機
拠点

応答時間

ON

OFF

ボタン1押下

ボタン2押下

約50ms

約50ms

※応答時間は使用条件により異なります。

スルー出力

【動作例】
送信機のボタン1を押している間受信機の接点ON、送信機のボタン1を離すと受信機の接点OFF。

スルー出力

送信機

受信機
拠点

応答時間

ON

OFF

ボタン1押下

約50ms

約120ms

※電波状況が悪い時、受信機の接点が予期せず切り替わる可能性があります。

※応答時間は使用条件により異なります。

i
具体的な入出力回路の接続方法については、接続例に関する資料をご参照ください。
接続例を確認する

その他注目機能

  • 省電力で長い電池寿命

    送信機

    単4形
    アルカリ乾電池
    2本

    連続押下で約80時間

    1回1秒の押下で

    280,000

    小型送信機

    コイン電池
    1個

    連続押下で約10時間

    1回1秒の押下で

    36,000

    ※「アンサーバックあり」の設定で使用した場合、時間及び回数は約半分になります。

  • 保護カバーを標準付属

    送信機と小型送信機には保護カバーが標準付属します。保護カバーによって、耐衝撃性が向上します。

    ※防水・防滴仕様ではありません。

  • 押しボタンをカスタマイズ可能

    送信機と小型送信機の押しボタン表記のカスタマイズが可能です。
    作業内容に合わせて押しボタンの表記を変更することで、操作性の向上及び操作ミスを低減することが可能です。

    ※別途製作費用がかかります。

    1

    2

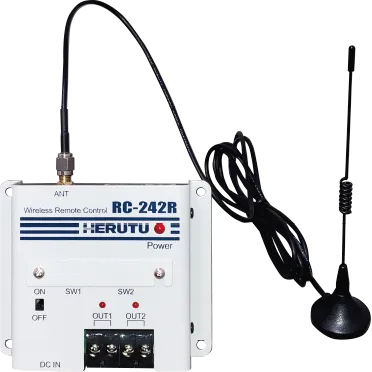

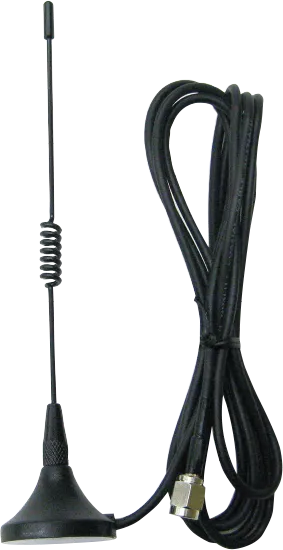

  • 外部アンテナをオプションで用意

    制御盤内や電波の届きにくい場所への設置にも対応できるよう、外部アンテナを用意しています。マグネット付きですので、簡単に設置することが可能です。

    ※ケーブル長は1.5mです。

製品ラインナップ

接点送信機

オプション

仕様

小型送信機

RCS-242T

RCS-244T

RCS-246T

RCS-248T

使用周波数 2,403MHz〜2,478MHz
通信 単方向通信(アンサーバックなし) / 双方向通信(アンサーバックあり)
入出力 ブザー出力(押しボタン動作確認用)
ボタン /
スイッチ
押しボタン 2点 / 4点 / 6点 / 8点
8連ディップスイッチ 2個
表示 通信用LED(赤 / 緑) 1点
電源 コイン電池(CR2032) 1個
電池寿命 1回1秒の押下で約36,000回(アンサーバックなし)※1
使用環境 温度 : 0〜50℃ / 湿度 : 35〜80%(結露なきこと)
外形寸法 45W × 90H × 12Dmm
重量 約40g(電池含む、保護カバー含まず)
アンテナ 内蔵アンテナ
付属品 保護カバー × 1 / コイン電池(CR2032) × 1
オプション ストラップ【STPS-450L】

送信機

RC-242T

RC-248T

使用周波数 2,403MHz〜2,478MHz
通信 単方向通信(アンサーバックなし) / 双方向通信(アンサーバックあり)
入出力 ブザー出力(押しボタン動作確認用)
ボタン /
スイッチ
押しボタン 2点 / 8点
8連ディップスイッチ 2個
表示 通信用LED(赤 / 緑) 1点
電源 単4形アルカリ乾電池 2本
電池寿命 1回1秒の押下で約280,000回(アンサーバックなし)※1
使用環境 温度 : 0〜50℃ / 湿度 : 35〜80%(結露なきこと)
外形寸法 69W × 115H × 20Dmm
重量 約120g(電池含む、保護カバー含まず)
アンテナ 内蔵アンテナ
付属品 保護カバー × 1 / 単4形アルカリ乾電池 × 2
オプション -

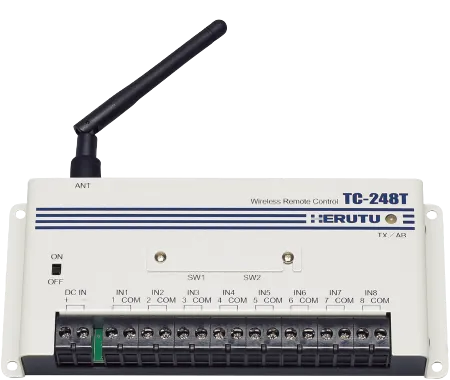

接点送信機

TC-242T※2

TC-248T※2

使用周波数 2,403MHz〜2,478MHz
通信 単方向通信(アンサーバックなし) / 双方向通信(アンサーバックあり)
入出力 無電圧接点入力 2点
(DC5V 20mA)
無電圧接点入力 8点
(DC5V 20mA)
ボタン /
スイッチ
電源スイッチ 1点
8連ディップスイッチ 2個
表示 通信用LED(赤 / 緑) 1点
電源 DC12〜24V±10%※3
消費電流 20mA以下
(DC24V入力時)
35mA以下
(DC24V入力時)
使用環境 温度 : 0〜50℃ / 湿度 : 35〜80%(結露なきこと)
外形寸法 103W × 85H × 26Dmm
(突起物は除く)
195W × 85H × 26Dmm
(突起物は除く)
重量 約250g(アンテナ含む) 約480g(アンテナ含む)
アンテナ ダイポールアンテナ
付属品 -
オプション 外部アンテナ(ケーブル1.5m)【MB-13F-2】※6

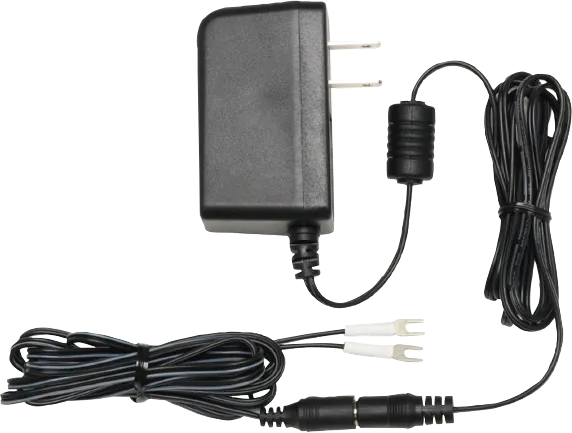

ACアダプター【ADB24050-C】

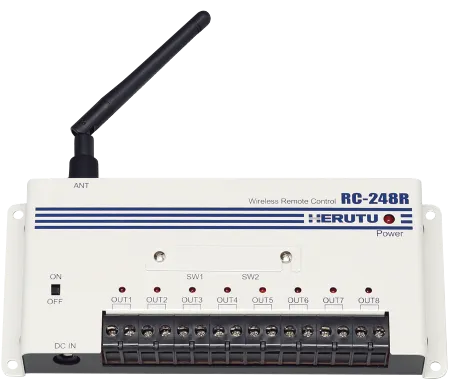

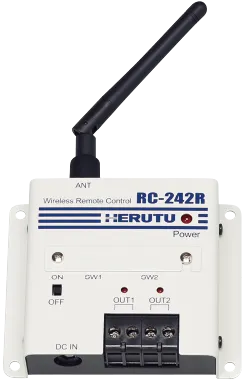

受信機

RC-242R※4

RC-248R※4

使用周波数 2,403MHz〜2,478MHz
通信 単方向通信(アンサーバックなし) / 双方向通信(アンサーバックあり)
入出力 接点出力 2点
(AC / DC30V 0.5A)
接点出力 8点
(AC / DC30V 0.5A)
ボタン /
スイッチ
電源スイッチ 1点
8連ディップスイッチ 2個
表示 リレー出力用LED(赤) 2点
電源用LED(赤) 1点
リレー出力用LED(赤) 8点
電源用LED(赤) 1点
電源 DC24V±20%(DC19〜28V)※5
消費電流 50mA以下
(DC24V入力時)
100mA以下
(DC24V入力時)
使用環境 温度 : 0〜50℃ / 湿度 : 35〜80%(結露なきこと)
外形寸法 103W × 85H × 26Dmm
(突起物は除く)
195W × 85H × 26Dmm
(突起物は除く)
重量 約250g(アンテナ含む) 約480g(アンテナ含む)
アンテナ ダイポールアンテナ
付属品 ACアダプター × 1 【ADB24050】
オプション 外部アンテナ(ケーブル1.5m)【MB-13F-2】※6
  • ※1 「アンサーバックあり」の設定で使用した場合、電池寿命が約半分になります。
  • ※2 カナダ・アメリカ・インド向けは型式が「TC-242TF」「TC-248TF」となります。
  • ※3 オプションのACアダプターを使用することで、AC100〜240V入力が可能になります。
  • ※4 カナダ・アメリカ・インド向けは型式が「RC-242RF」「RC-248RF」となります。
  • ※5 付属のACアダプターを使用することで、AC100〜240V入力が可能になります。
  • ※6 カナダ・アメリカ・インド向けは型式が「MB-13F-1.5-SMB」となります。
